Mest använda termostater och pressostater

AB Instrumentation tel./fax 08-7 444 006 www.instrumentation.se

Termostater


Beskrivning

Noteringar

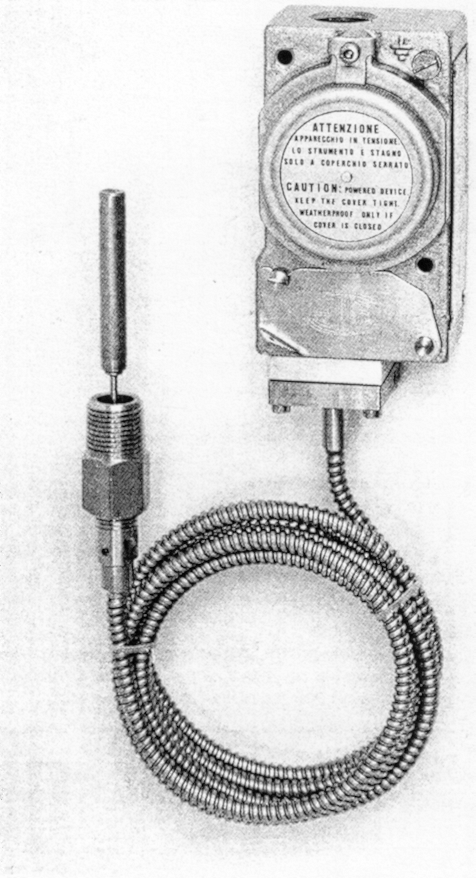

Termostat, kompakt utförande

Anslutning till processen med kapillärledning

Typ TCS

Fabrikat Cella SPA, Milano

Hus i gjuten aluminium

IP 65

Mätområde:

-30---+10 ^oC…

+160…+250 ^oC, i 8 steg.

Microswitch: 1 st SPDT alt 1 st DPDT innesluten i luftmiljö alt förseglad i argon. Silver eller guldpläterade kontakter

Fast eller justerbar hysteres

Kapillärledning 2 alt 5 eller 10 m. med rostfri spiralformad skydd

Process - (dykrörs-) anslutning 1/2" NPT-M

El-anslutning 1/2" NPT-F

Typ TCA

Som ovan men i explosionsäkert utförande enligt:

Eex d IIC T6 norm CEI 31-1 par. 472, CENELEC EN 50.018. Certifikat CESI nr. AD 89B.001.

Dessa termostater finns i utförade med bulben direktansluten

till processen (utan kapillärledning)

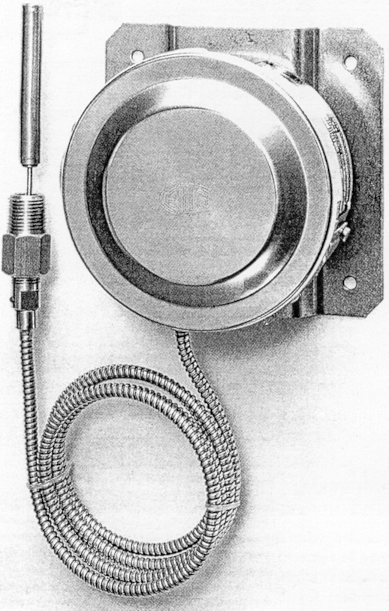

Termostat, rostfrit hus

Anslutning till processen med kapillärledning

Typ TWG

Fabrikat Cella SPA, Milano

Robust, för krävande miljö

Hus i rostfritt stål AISI 300-serie

IP 65

Mätområde:

-60---+40 ^oC…

0…+600 ^oC, i 8 steg.

Microswitch: 1 st SPDT alt 1 st DPDT innesluten i luftmiljö alt förseglad i argon. Silver eller guldpläterade kontakter

Fast eller justerbar hysteres

Kapillärledning 2 alt 4, 6, 8 eller 10 m. med rostfri spiralformad skydd

Process - (dykrörs-) anslutning 1/2" NPT-M

El-anslutning 1/2" NPT-F

Typ TAG

Som ovan men i explosionsäkert utförande enligt:

Eex d IIC T6 norm CEI 31-1 par. 472, CENELEC EN 50.018. Certifikat CESI nr. AD 83.197. Hus i gjuten aluminium

Dessa termostater finns i utförade med bulben direktansluten till processen(utan kapillärledning)

Pressostater

*Bild*	Beskrivning

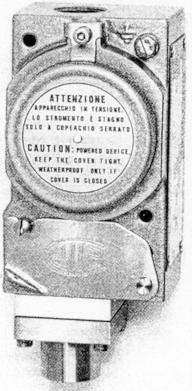

	Pressostat, kompakt utförande Typ PCS Fabrikat Cella SPA, Milano Hus i gjuten aluminium IP 65 Mätområde: -1…0,2 bar… 100…600 bar, i 11 steg. Microswitch: 1 st SPDT alt 1 st DPDT innesluten i luftmiljö alt förseglad i argon. Silver eller guldpläterade kontakter Fast hysteres Process anslutning 1/4" NPT-F El-anslutning 1/2" NPT-F Typ PCA Som ovan men i explosionsäkert utförande enligt: Eex d IIC T6 norm CEI 31-1 par. 472, CENELEC EN 50.018. Certifikat CESI nr. AD 89B.001.

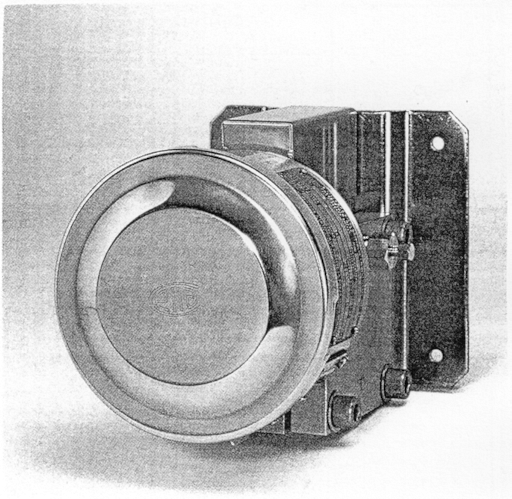

	Pressostat, rostfrit hus Typ MW Fabrikat Cella SPA, Milano Robust, för krävande miljö Hus i rostfritt stål AISI 300-serie IP 65 Mätområde: -16---0 mbar… 0…25 bar, i 25 steg. Microswitch: 1 st SPDT alt 1 st DPDT innesluten i luftmiljö alt förseglad i argon. Silver eller guldpläterade kontakter Fast eller justerbar hysteres Processanslutning 1/4" NPT-F alt G 1/2" -M El-anslutning 1/2" NPT-F Typ MA Som ovan men i explosionsäkert utförande enligt: Eex d IIC T6 norm CEI 31-1 par. 472, CENELEC EN 50.018. Certifikat CESI nr. AD 83.197. Hus i gjuten aluminium

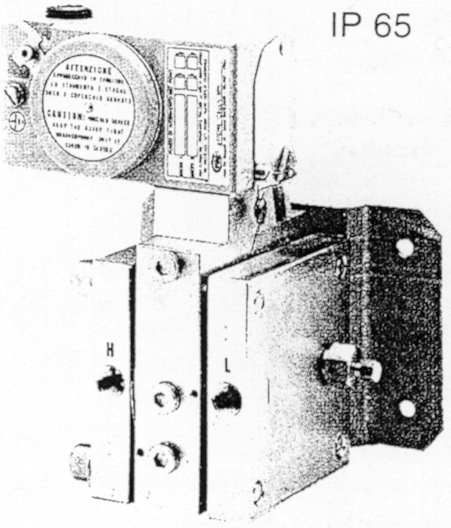

	Differenstryckpressostat, Kompakt utförande Typ DC Fabrikat Cella SPA, Milano Hus i gjuten aluminium IP 65 Mediaberörda delar : AISI 316 Avkännande del: dubbel membran i AISI 300-serie eller Inconell 718, exklusiv och patenterad koncept Cella, utan packbox och utan svängtapp. Patent nr. 22149 B/81 Mätområde: 0-160 mbar… 0-40 bar, i 12 steg. Statiskt ensidigt tryck 10, 40, 100 eller 160 bar Microswitch: 1 st SPDT alt 1 st DPDT innesluten i luftmiljö alt förseglad i argon. Silver eller guldpläterade kontakter Fast hysteres Processanslutning 2x1/4" NPT-F alt G 1/2" -M El-anslutning 2x1/2" NPT-F Typ DE Som ovan men i explosionsäkert utförande enligt: Eex d IIC T6 norm CEI 31-1 par. 472, CENELEC EN 50.018. Certifikat CESI nr. EX-98.D.062.

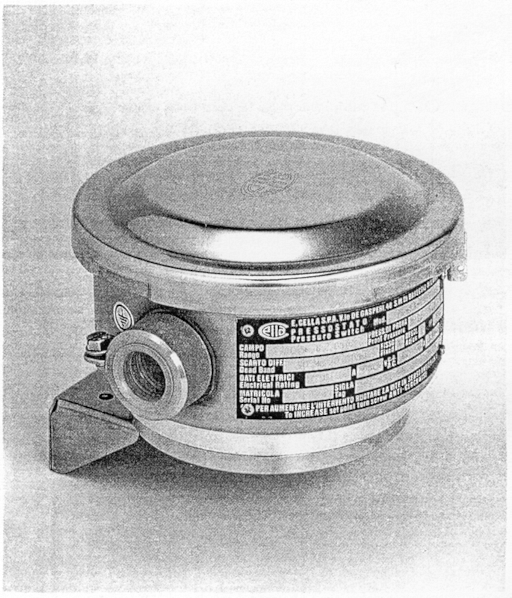

	Differenstryckpressostat, rostfritt hus Typ DW Fabrikat Cella SPA, Milano Robust, för krävande miljö Hus i rostfritt stål AISI 300-serie IP 65 Mediaberörda delar : AISI 316,AISI 304 Avkännande del: membran, exklusiv och patenterad koncept Cella, utan packbox och utan svängtapp. Mätområde: 0-16 mbar… 0-16 bar, i 14 steg. Statiskt ensidigt tryck 10, 40, 100 eller 160 bar Microswitch: 1 st SPDT alt 1 st DPDT innesluten i luftmiljö alt förseglad i argon. Silver eller guldpläterade kontakter Fast eller justerbar hysteres Processanslutning 1/4" NPT-F alt G 1/2" -M El-anslutning 1/2" NPT-F Typ DA Som ovan men i explosionsäkert utförande enligt: Eex d IIC T6 norm CEI 31-1 par. 472, CENELEC EN 50.018. Certifikat CESI nr. AD 81.064. Hus i gjuten aluminium
	Differenstryckpressostat-mycket låga differenstryck för rena gaser Typ DW03UN Fabrikat Cella SPA, Milano Robust, för krävande miljö Hus i rostfritt stål AISI 300-serie IP 65 Mediaberörda delar : Anlutningar i Anticorodal (aluminiumlegering) Avkännande del: membran i NBR förstärkt med polyamid, exklusiv och patenterad koncept Cella, utan packbox och utan svängtapp. Andra delar AISI 300-serie och epoxi harts Mätområde: 0,3-2,5 mbar… 0,7-16 bar, i 5 steg. Statiskt ensidigt tryck 6-40 mbar Statisk tryck max 300 mbar Microswitch: 1 st SPDT innesluten i luftmiljö Fast hysteres Processanslutning 1/4" NPT-F El-anslutning 1/2" NPT-F
